Ne sunuyoruz:1) İyi kalite kontrolü 2) Yüksek rekabetçi fiyatlar 3) En son teknoloji ürünleri 4) Yaşam tarzı tüketici elektroniği alanında en iyi profesyonel ekip.5) Kesin iletişim 6) Etkili OEM&ODM hizmeti
-
Vurgulamak
SMT 1 katmanlı PCB
,1 Katmanlı PCB Elektronik Bileşeni
,4.0mm pcba devre kartı
-
Temel malzemeFR-4, cam epoksi, FR4 Yüksek Tg, Rohs uyumlu
-
Bakır Kalınlığı1/2OZ 1OZ 2OZ 3OZ
-
Tahta kalınlığı0,4~4,0 mm
-
dak. delik büyüklüğü0.01'',0.25mm.veya 10 mil
-
Min. dak. line width hat genişliği0,006'' veya 0,15 mm
-
dak. Satır aralığı4 milyon
-
Yüzey CilasıHASL, kurşunsuz, OSP, ENIG vb.
-
Sipariş Miktarı1-500.000
-
katman sayısı1,2,4,6,22 Katmana Kadar
-
PCB TipiSert, esnek, sert-esnek
-
Maksimum PCB boyutları20 inç * 20 inç veya 500 mm * 500 mm
-
kalınlık toleransı± %10
-
Bakır kalınlığı toleransı± 0,25oz
-
Lehim maskesiYeşil, kırmızı, beyaz, sarı, mavi, siyah vb.
-
serigrafBeyaz, sarı, siyah veya negatif vb.
-
SMT Jointing Min. SMT Birleştirme Min. Space Uzay0201mm
-
QFP AlanıAdım 0,3 mm
-
LimanYantian, Shekou, Hongkong
-
Menşe yeriGuangdong, Çin
-
Marka adıCustomized
-
Model numarasıPCB0001
-
Fiyat$20.00/pieces 1-10 pieces
-
Ambalaj bilgileriMallar anti-plastik torba veya bireysel kutuda paketlenir, beş katmanlı oluklu kartondan yapılmış ol
-
Yetenek teminiGünlük 1000 Adet/Adet

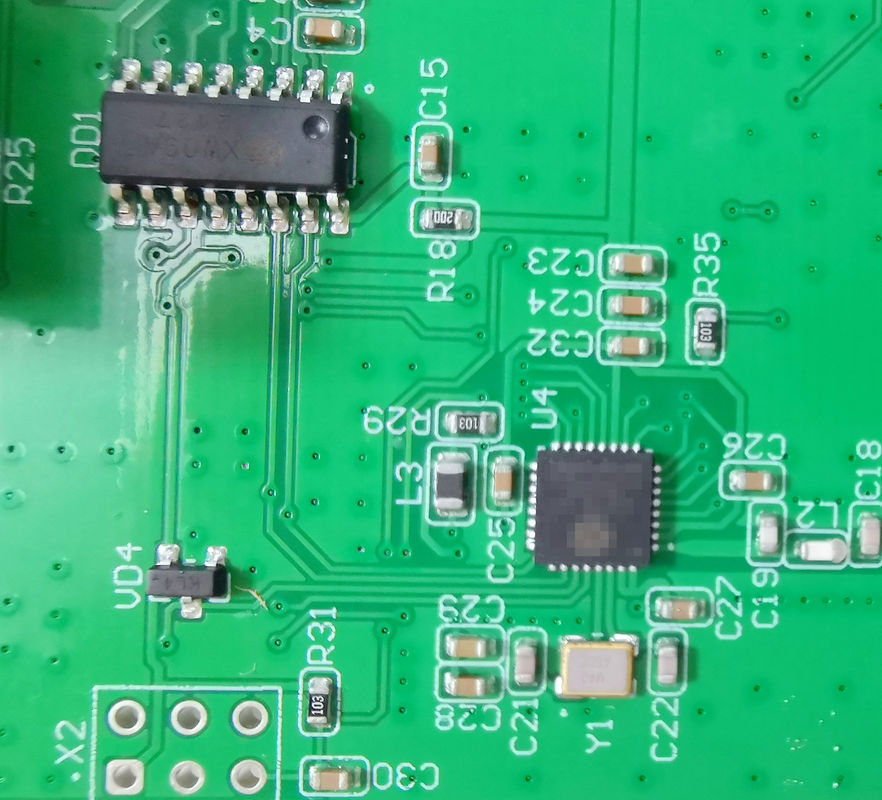

SMT 1 Katmanlı PCB Elektronik Bileşen PCBA Devre Kartı
PCBA Montaj Harika PCB SMT Elektronik Bileşen PCBA Devre Kurulu PCB Montajı
Ürün Tanımı
|
PCB Teknik Spesifikasyonu
|
|
|
|
|
|
|||||
|
Sipariş miktarı
|
1-500,000
|
|
|
|
|
|||||
|
Katman sayısı
|
1,2,4,622 katmana kadar
|
|
|
|
|
|||||
|
Karton malzemesi
|
FR-4, epoksi cam, FR4 Yüksek Tg, Rohs uyumlu, Alüminyum, Rogers vb.
|
|
|
|
|
|||||
|
PCB tipi
|
Sert, esnek, katı-esnek
|
|
|
|
|
|||||
|
Şekli
|
Herhangi bir şekil: dikdörtgen, yuvarlak, yuvarlak, kesik, karmaşık, düzensiz, vb.
|
|
|
|
|
|||||
|
PCB boyutları
|
20 inç*20 inç veya 500 mm*500 mm
|
|
|
|
|
|||||
|
Tahta kalınlığı
|
0.4~4.0mm
|
|
|
|
|
|||||
|
Kalınlık toleransı
|
± 10%
|
|
|
|
|
|||||
|
Bakır kalınlığı
|
1/2oz 1oz 2oz 3oz
|
|
|
|
|
|||||
|
Bakır kalınlığı toleransı
|
± 0.25 oz
|
|
|
|
|
|||||
|
Lehim maske
|
Yeşil, kırmızı, beyaz, sarı, mavi, siyah vb.
|
|
|
|
|
|||||
|
İpek ekranı
|
Beyaz, sarı, siyah veya negatif, vb.
|
|
|
|
|
|||||
|
İpek ekranı min çizgi genişliği
|
00,006' veya 0,15 mm
|
|
|
|
|
|||||
|
Yüzey finişi
|
HASL, Nikel, Imm Gold, Imm Tin, Imm Silver, OSP vb.
|
|
|
|
|
|||||
|
Min delme deliği çapı
|
0.01'",0.25mm. veya 10mm.
|
|
|
|
|
|||||
|
PCB kesimi
|
Kırk, V-Score, Tab-routed
|
|
|
|
|
|||||
|
PCB Montaj Yetenekleri
|
|
|
|
|
|
|||||
|
SMT Eklem Min. Uzay
|
0201mm
|
|
|
|
|
|||||
|
QFP alanı
|
0,3 mm.
|
|
|
|
|
|||||
|
Min. Paket
|
201
|
|
|
|
|
|||||
|
Min. Boyut
|
2*2 inç ((50*50mm)
|
|
|
|
|
|||||
|
Maks. Boyut
|
14*22 inç ((350*550mm)
|
|
|
|
|
|||||
|
Yerleştirme Doğruluğu
|
±0,01mm
|
|
|
|
|
|||||
|
Yerleştirme Doğruluğu
|
QFP, SOP, PLCC, BGA
|
|
|
|
|
|||||
|
Yerleştirme Yeteneği
|
0805, 0603, 0402, 0201
|
|
|
|
|
|||||
|
PCB başlatma süresi (iş günleri))
|
|
|
|
|
|
|||||
|
|
Tek, Çift taraflı
|
4 katman
|
6 katman
|
8 katmandan fazla
|
HDI
|
|||||
|
Örnek başlatma süresi (normal)
|
4-5 gün
|
6 ~ 7 gün
|
7 ~ 8 gün
|
10~12 gün
|
10~12 gün
|
|||||
|
Örnek başlatma süresi (daha hızlı)
|
2-3 gün.
|
3 ~ 5 gün
|
6 gün
|
6 ~ 7 gün
|
12 gün
|
|||||
|
Seri üretimi süresi
|
7 ~ 10 gün
|
10 ~ 14 gün
|
13-14 gün
|
16 gün
|
20 gün
|
|||||
|
PCB Montajı Zamanı
|
|
|
|
|
|
|||||
|
Örnek süreci
|
PCB Fab + Bileşenler Sourcing + PCBA = seviye zorluklarına göre 7 ~ 15 gün.
|
|
|
|
|
|||||
|
Seri üretimi süresi
|
PCB Fab + Bileşenler Kaynaklama + PCBA = 14 ~ 28 günQTY ve seviye zorluklarına göre.
|
|
|
|
|
|||||
Şirket Profili
Shenzhen Oriental FastAssembly Electronic Co., Ltd.
Oriental FastAssembly Ltd., 2001 yılında kurulan ve Shenzhen, Pingshan'ın Longtian bölgesinde bulunan, elektronik tasarım da dahil olmak üzere anahtar teslim çözümü konusunda uzmanlaşmış bir PCBA üreticisidir.PCB üretimi, SMT ve PCB montajı, Bileşen kaynakları, kalıplama, metaller ve plastikler, kablolar ve son montaj, lojistik ve diğer katma değerli hizmetler vb.Endüstriyel Kontrol ürünleri için Elektronik Sözleşme Üretim hizmeti sağlıyoruzFabrikamız ISO9001 sertifikalıdır. Çin'deki müşterilerle uzun zamandır işbirliği yapıyoruz.İşimiz Asya'ya yayıldı., Avrupa ve Amerika'da 2005 yılından bu yana. Bizim ana iş PCB montajıdır. Biz de elektronik tasarım, PCB kopya ve klonlama, PCB imalat, bileşen kaynakları dahil olmak üzere hizmetler sağlayabilirsiniz,Ürünlerin nihai montajı, Plastik Kalıpları ve Metaller, Lojistik ve Değer Katma Hizmeti.
Üretim hattı
Sertifikalar
İşbirliği

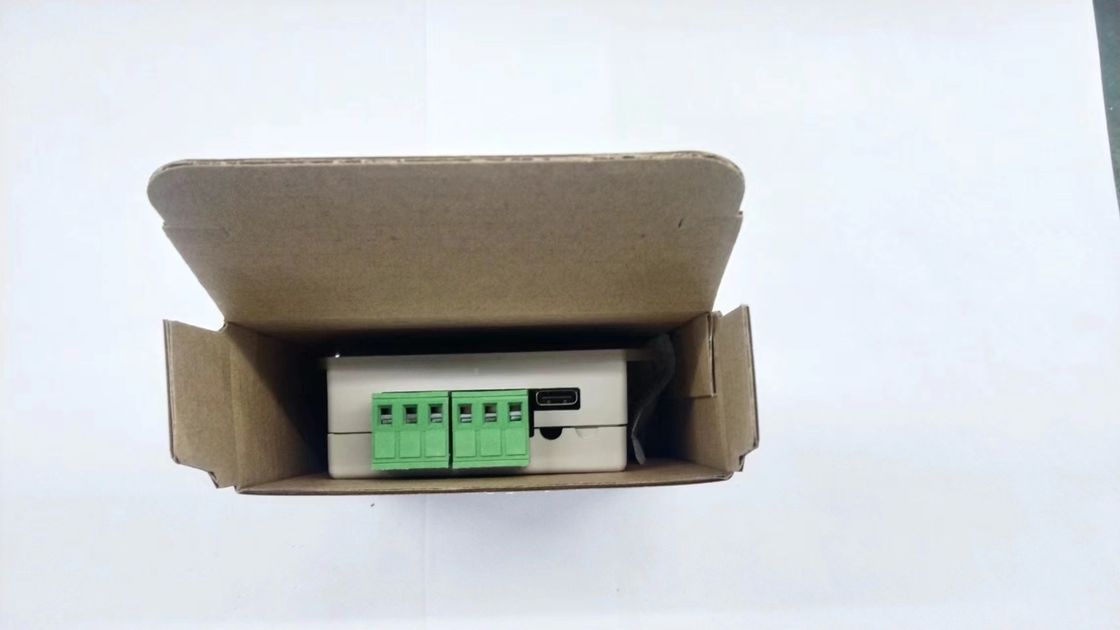

Ambalaj ve Teslimat
Sık Sorulan Sorular
S1: PCBA teklif için hangi dosyalar gerekiyor?A: PCB dosyaları ((gerber), BOM listesi, XY verileri ((pick-N-place).
S2: MOQ ve OFAL'ın en iyi teslim süresi nedir?A:1pc. Hem örnekler hem de seri üretim OFAL tarafından desteklenebilir. Çıplak PCB prototipi: 2 katman, 24 saat 4 katman, 48 saat 6~8 katman, 72 saat PCBA(PCB Montajı): QTY<30pcs, 1 gün QTY 30~100pcs,100 ~ 1000 adet, 5 günS3: PCB fiyatlandırması için OFAL'ın hangi dosya biçimine ihtiyacı var?Gerber, protell 99SE, DXP, PADS 9.5, AUTOCAD, CAM350 tamam.S4: OFAL PCB ve PCBA kartlarını nasıl test eder?A: SPI, AOI, X-ışını, PCBA ((PCB Montajı için FQC), AOI, Uç prob testi, Test armatür testi, çıplak PCB için FQC vb.S5: PCB veya devre tasarımı yapabilir misiniz?A: Evet, yazılım, donanım ve yapı mühendisleri de dahil olmak üzere tasarım ekibimiz var. Özel tasarım hizmeti sağlayabiliriz.S6: OFAL hangi ödeme koşullarını kabul ediyor?A: TT, Western Union, para gramı, Paypal, biz de L / C kabul.
ilgili ürünler
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
